Băng tải xích ống: Giải pháp vận chuyển vật liệu rời khép kín, đa hướng
Băng tải xích ống là một trong những thiết bị vận chuyển liên tục hiệu quả và tiên tiến nhất hiện nay, được thiết kế đặc biệt để xử lý các vật liệu rời như bột, hạt, viên nén và các vật liệu dễ vỡ. Khác biệt hoàn toàn so với các loại băng tải truyền thống, hệ thống này vận chuyển vật liệu trong một đường ống kín hoàn toàn, mang lại một quy trình sạch sẽ, an toàn và thân thiện với môi trường. Băng tải xích ống có khả năng vận chuyển vật liệu theo nhiều hướng khác nhau, bao gồm ngang, nghiêng, thẳng đứng và kết hợp, tạo nên một giải pháp linh hoạt phù hợp với mọi không gian và quy trình sản xuất.

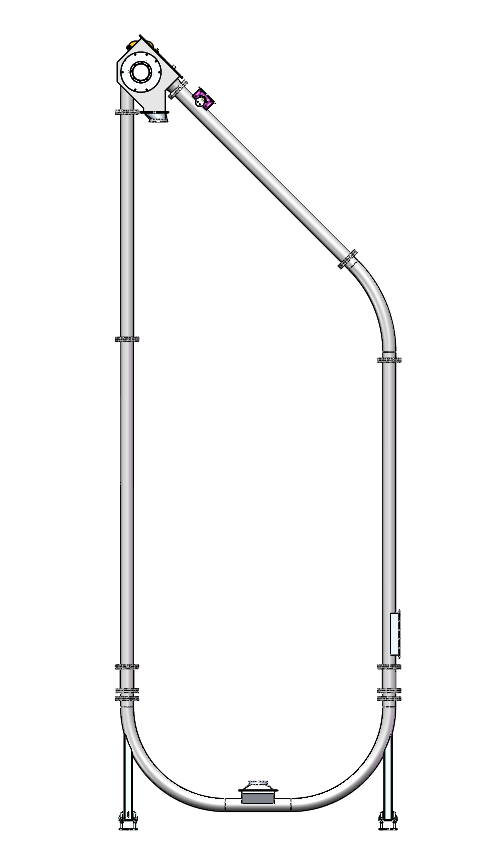

Băng tải xích ống
Cấu tạo chi tiết và nguyên lý hoạt động
Cấu tạo chính của hệ thống
Băng tải xích ống có cấu tạo tinh gọn nhưng cực kỳ hiệu quả, bao gồm các thành phần chính sau:
- Ống Vận Chuyển (ống xích): Đây là bộ phận chính bao bọc vật liệu. Ống thường được làm từ thép không gỉ (Inox), thép carbon hoặc nhựa kỹ thuật cao cấp, có khả năng chống mài mòn và ăn mòn tốt. Thiết kế kín hoàn toàn giúp ngăn bụi bẩn thoát ra ngoài, bảo vệ môi trường và sản phẩm.
- Dây Xích và Cánh Gạt (Đĩa): Đây là cơ chế truyền động chính. Dây xích có thể là xích liên kết tròn có độ bền cao hoặc xích con lăn. Các đĩa tròn (còn gọi là cánh gạt) được gắn cố định và cách đều nhau trên dây xích. Vật liệu được giữ và di chuyển trong khoảng không gian giữa các đĩa này, nhờ đó giảm thiểu ma sát và hư hỏng.
- Bộ Truyền Động và căng xích: Bộ truyền động bao gồm động cơ và hộp giảm tốc, cung cấp lực kéo cần thiết để dây xích và các đĩa di chuyển. Hệ thống căng xích (tensioning device) đảm bảo dây xích luôn ở trạng thái căng lý tưởng, giúp vận hành trơn tru và kéo dài tuổi thọ.
- Điểm Nạp và Xả liệu: Vật liệu được đưa vào hệ thống tại các điểm nạp liệu (inlet) và được dỡ ra tại các điểm xả liệu (outlet), thường có van lật hoặc cơ chế xả tự động để điều khiển dòng chảy.
| Thông số kỹ thuật băng tải xích ống FBC/TCC | ||||||
| Thông số mẫu | Đường kính ống (mm) | Tốc độ đường truyền (m/phút) | Công suất vận chuyển (m³/h) | Khoảng cách truyền tải (m) | Công suất(kw) | |
| bé nhỏ | FBC/TCC100 | 108×3/4 | 20~30 | 1~3 | 6~30 | 3~4 |
| FBC/TCC125 | 133×3/4 | 20~30 | 2~5 | 6~35 | 3 ~ 5,5 | |
| Trung bình và lớn | FBC/TCC150 | 159×3/4 | 20~30 | 4~8 | 6~40 | 3 ~ 7,5 |
| FBC/TCC200 | 219×4/5 | 20~30 | 8~16 | 6~50 | 5,5~11 | |
| FBC/TCC250 | 273×4/5 | 20~30 | 10~26 | 6~60 | 7,5~15 | |
| FBC/TCC300 | 325×4/5 | 20~30 | 20~40 | 6~70 | 11~22 | |
Phụ kiện xích ống
| số seri | Tên thiết bị | Ngoại hình thiết bị | Nhận xét |
| 1 | Tấm xích ống |  |
☆ Xích 16MN, xích 304 ☆ Tấm xích hợp kim nhựa, chống mài mòn ☆ Bu lông tự khóa |
| 2 | Hộp động cơ |  |
☆Điều chỉnh tốc độ tần số thay đổi☆Guomao (cùng nhãn hiệu) Bộ giảm tốc động cơ dòng F ☆Hoạt động êm ái và không có tiếng ồn |
| 3 | hộp căng thẳng |  |
☆Chứa thiết bị lò xo căng ☆Chứa bánh xích ☆Công tắc tiệm cận được lắp bên trong để bảo vệ xích trong những điều kiện bất thường ☆Số bằng sáng chế của thiết bị căng bánh xích: 201620644140.7 |
| 4 | hộp góc |  |
☆Ổng trục với ghế, dễ tháo rời ☆Thiết kế hình vòng cung, ít vật liệu còn sót lại☆Thiết kế giảm đường kính đầu vào và đầu ra, bảo vệ tấm xích nhựa |
| 5 | bánh xích |  |
☆ Đúc tích hợp ☆ Độ bền cao ☆ Ngoại hình đẹp ☆ Số bằng sáng chế bánh xích: 201620643198.X |
Nguyên lý hoạt động
Nguyên lý hoạt động của băng tải xích ống rất đơn giản nhưng hiệu quả. Khi động cơ hoạt động, nó truyền lực đến bánh răng chủ động, làm cho dây xích tuần hoàn. Các đĩa tròn gắn trên dây xích di chuyển theo chu trình, đẩy vật liệu nhẹ nhàng dọc theo lòng ống. Vật liệu được vận chuyển liên tục từ điểm nạp đến điểm xả, nơi nó tự rơi ra khỏi ống nhờ trọng lực, hoàn thành chu trình vận chuyển một cách kín đáo và an toàn.
Ưu điểm vượt trội của băng tải xích ống
Băng tải xích ống là giải pháp hàng đầu cho nhiều ngành công nghiệp nhờ vào những đặc tính kỹ thuật ưu việt:

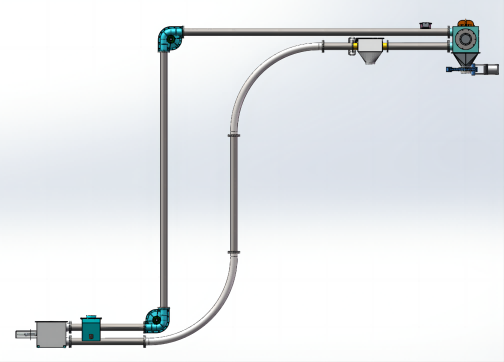

- Vận chuyển đa hướng linh hoạt: Hệ thống có thể vận chuyển vật liệu theo bất kỳ hướng nào: ngang, nghiêng, thẳng đứng hoặc kết hợp các góc cua phức tạp, giúp tiết kiệm không gian và dễ dàng lắp đặt trong các nhà máy có bố cục chật hẹp.
- Bảo vệ môi trường và sản phẩm: Với thiết kế ống kín hoàn toàn, hệ thống ngăn ngừa bụi bẩn thoát ra ngoài, loại bỏ nguy cơ ô nhiễm môi trường làm việc. Đồng thời, nó bảo vệ vật liệu khỏi các tác nhân bên ngoài, đặc biệt quan trọng đối với ngành thực phẩm và hóa chất tinh khiết.
- Vận chuyển nhẹ nhàng, ít hư hỏng: Không có chuyển động tương đối giữa vật liệu và dây chuyền, do đó giảm thiểu tình trạng vỡ vụn hoặc hư hỏng vật liệu trong quá trình vận chuyển.
- Tiết kiệm năng lượng: Nhờ ma sát thấp giữa vật liệu và thành ống, băng tải xích ống tiêu thụ ít năng lượng hơn đáng kể so với các hệ thống băng tải khác có cùng công suất.
- Dễ dàng vệ sinh và bảo trì: Hệ thống được trang bị các thiết bị làm sạch cạp và van lật dỡ hàng, giúp việc làm sạch và bảo trì trở nên đơn giản, hiệu quả.
Phạm vi ứng dụng đa dạng
Nhờ vào những đặc điểm nổi bật, băng tải xích ống được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi sự chính xác và vệ sinh cao:
- Ngành Hóa chất & Dược phẩm: Vận chuyển các loại bột, hạt thuốc trừ sâu, quặng và các hóa chất tinh khiết mà không gây rò rỉ hay ô nhiễm.
- Ngành Thực phẩm & Đồ uống: Vận chuyển các nguyên liệu dạng bột (bột mì, đường, cà phê), hạt (hạt cà phê, ngũ cốc) và viên nén mà vẫn đảm bảo an toàn vệ sinh thực phẩm.
- Ngành Vật liệu xây dựng: Vận chuyển các loại bột xi măng, thạch cao và các vật liệu xây dựng dạng hạt khác.
- Ngành Năng lượng & Khai khoáng: Vận chuyển than, bột quặng và các vật liệu khai thác có kích thước nhỏ.
